标准节流装置

标准节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成,具有功能强,结构紧凑,操作简单,使用方便等特点。标准节流装置与差压变送器配套使用,可测量气体、蒸汽、液···
订购热线:181-5507-8261
立即咨询
标准节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成,具有功能强,结构紧凑,操作简单,使用方便等特点。标准节流装置与差压变送器配套使用,可测量气体、蒸汽、液体及天然气的流量,**应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。标准节流装置是按国标GB/T2624-93进行设计制造,按JJG640-94进行检定。无需实流标定。标准孔板可以采用角接取压(包括环室取压)、法兰取压或D-D/2取压三种取压方式。。**用于石油、化工、冶金、电力等行业,是迄今为止应用***多的一种流量计。
●结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉;
孔板流量计计算采用成熟标准与加工;
●采用进口单晶硅智能差压传感器;
●配有多种通讯接口;
●应用范围广,全部单相流皆可测量,部分混相流亦可应用;
●标准型节流装置无须实流校准,即可投用;
●一体型孔板安装更简单,无须引压管,可直接接差压变送器和压力变送器;
●高精度,完善的自诊断功能;
●孔板流量计其量程可自编程调整;
●可同时显示累计流量、瞬时流量、压力、温度;
●具有在线、动态全补偿功能外,还具有自诊断、自行设定量程;
●量程范围宽、大于10:1;
●高精度:±0.075%;
●高稳定性:优于0.1%FS/年;
●高静压:40MPa;
●连续工作5年不需调校;
●可忽略温度、静压影响;
●抗高过压。
节流件名称 适用管道 适用直径比B(d/D) 应用特点 流出系数不确定度Ec% 设计标准
(DN mm)
    50-500 0.2-0.75 适用于清洁介质其中GD结构适合高温高压条件下流量的测量 0.6-0.75% ISO5167
  环室式 50-500 0.2-0.75 GB/T2624-93
角接取压标准孔板 夹紧环式 50-500 0.2-0.75 易于清除污物,可用于不太清洁流体流量的测量
  斜钻孔式 450-1000(3000) 0.2-0.75
法兰取压标准孔板 50-1000 0.2-0.75 易于清除污物,适用于各种介质 0.6-0.75% ISO5167
径距取压标准孔板 50-1000 0.2-0.75 GB/T2624-93
角接取压标准喷嘴 50-500 0.3-0.8 压损小,寿命长,尤其适用于蒸汽流量测量 0.8-1.2% ISO5167
(ISA1932喷嘴) GB/T2624-93
  50-630 0.2-0.8 压损小寿命长,LGP型长径喷嘴组件适合高参数水和蒸汽流量测量 2.00% ISO5167
长径喷嘴 GB/T2624-93
  机械加工式 100-800 0.2-0.8 压力损失小,所需直管段小于孔板、喷嘴 1.00% ISO5167
经典文丘利管 粗焊铁板式 200-1200(2000) 0.4-0.7 1.50% GB/T2624-93
  65-500 0.316-0.77 同上 1.2-1.75% ISO5167
文丘利喷嘴 GB/T2624-93
1/4圆孔板 25-150 0.245-0.6 适用于低雷诺数 2.0-2.5% DIN   BS
锥形入口孔板 25-250 0.1-0.316 同上 2.00% BS
圆缺孔板 50-1500 0.32-0.8 适用于赃污,有气泡析出或含有固体微粒的流体测量。 1.50% DIN
偏心孔板 100-1000 0.46-0.84 1-2% ASME
小孔板 12.5-40 0.2-0.75 适用于小管道流量测量 0.75% ASME
透镜式孔板 12.5-150 0.2-0.75 适用于高压常温小管道流量测量 0.6-0.75% ISO5167ASME
端头孔板 大于等于15 0.2-0.62   1.5-2.0%
双重孔板 25-400 0.2-0.8 适用于大流量测量
限流孔板


名称 型号 取压方式 公称管径(mm) 公称压力(MPa) 执行标准(结构)
  LGB 角接(环室取压) 50~400 小于10 GB2624 K07(兰化)DG
  LGB-Z 角接(钻孔取压) 400~2000 小于1.6
  LGB 环室(八槽) 50~400 小于32 流量测量手册
  LGB 环室(无法兰焊接式) 50~275 小于28.22 流量测量手册DG0711~0718
  LGB-F 法兰取压 50~800 小于2.5 GB2624 K06(兰化)
  LGB-F 法兰取压 50~400 4.0~40 GB2624 K06(兰化)石化
标准孔板 LGB-J 径距取压 50~760 小于10 GB2624
  LGP 角接(环室取压) 50~400 小于10 GB2624
  LGP-Z 角接(钻孔取压) 400~500 小于1.6 流量测量手册
  LGP 环室(八槽) 50~300 小于32 流量测量手册
  LGP  环室(高压透镜垫式) 15~150 小于32
标准喷咀 LGP 环室(无法兰焊接式) 175~350 小于17.36 DG 0702~0710
长径喷咀 LGC-J 径距取压 50~630 小于16 GB2624
1/4圆孔板 LGH 角接取压 50~260 小于10 GB2624
LGH-F 法兰取压 50~200 小于6.4 流量测量手册
文丘里喷咀 LGL 角接取压 65~500 小于2.5
文丘里管 LGW 特殊取压 50~1200 小于2.5
双文丘里管 LGW-S 特殊取压 小于1000 小于0.6
小管径孔板 LGX 角接取压 12~40 小于6.4 K07(兰化)
LGX-F 法兰取压 12~40 小于6.4 企业标准
高压透镜垫 LGT 角接取压 50~150 小于32 流量测量手册
  LGQ 角接(环室取压) 100~400 小于1.6
圆缺孔板 LGQ-Z 角接(钻孔取压) 400~1000 小于1.6
  LGQ-F 法兰取压 100~350 小于6.4
双重孔板 LGS 角接取压 100~400 小于6.4
偏心孔板 LGN 角接取压 100~1000 小于6.4
限流孔板 LG-XL   10~300 小于6.4 企业标准
锥形入口孔板 LGR 角接取压 25~1000 小于10 GB2624
机翼测风装置 LJY 特殊取压 少于1000 小于0.6 企业标准


产品选型
  /  product selection
1、选型表
型号 说 明
TT-LG 孔板流量计(标准节流装置)
  代号 按其结构特征的两大基本分类
  K 孔板流量计
  P 喷嘴等
  代号 公称压力(105Pa)
  2.5 2.5
  10 10
  16 16
  25 25
  64 64
  100 100
  200 200
  代号 口径(mm)
  15~1200 15~1200mm
  代号 按其结构形式细分
  H 标准孔板(环室)
  Y 标准孔板(法兰)
  K 标准孔板(钻孔)
  I ISA 1932喷嘴
  L 长径喷嘴
  W 文丘利喷嘴
  G 经典文丘利管
  S 双重孔板
  Q 圆缺孔板
  Z 锥形入口孔板
  R 1/4圆孔板
  P 偏心孔板
  N 整体(内藏)孔板
  X 楔形孔板
  T 不在上述之列的特殊节流装置
  代号 介质
  1 液体
  2 气体
  3 蒸汽
  4 高温液体
  代号 补偿形式
  N 不带压力、温度补偿
  P 带压力补偿输出
  T 带温度补偿输出
  Q 带压力、温度补偿输出
  代号 变送器差压量程范围
  0 微差压量程
  1 低差压量程
  2 中差压量程
  3 高差压量程
  代号 是否带现场显示
  W 节流装置传感器
  X 智能节流装置(流量计)
  代号 供电方式
  0 外接24VDC供电
  1 3.6V电池供电

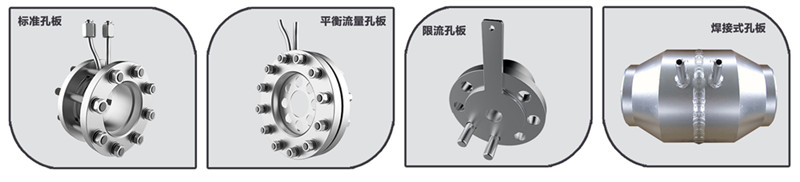

2、产品分类及结构示意图

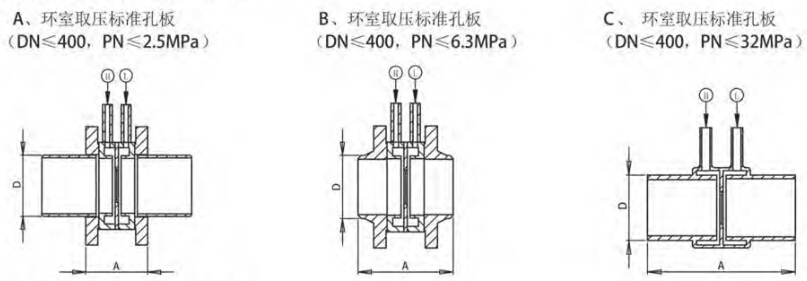

①环室取压标准孔板结构示意图

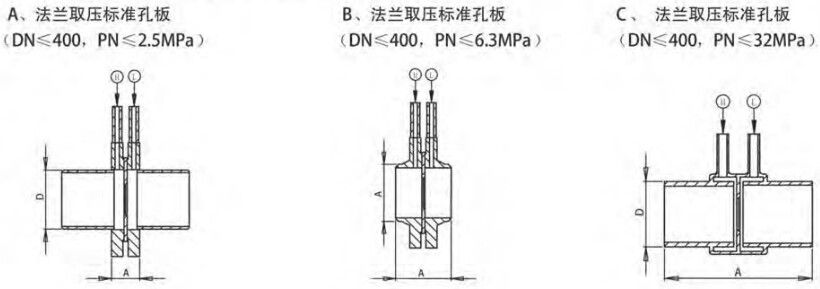

②法兰取压标准孔板结构示意图
