差压式孔板流量计工作原理

发布时间：2021-11-08 23:17:16

节流装置又称为差压式流量计,是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成**应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等特点. 孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81

标准孔板可用于测量管道中液体、气体、蒸汽的流量。标准孔板是按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。标准孔板可以采用角接取压（包括环室取压）、法兰取压或D-D/2取压三种取压方式。按国标规定进行设计、制造和检定标准孔板无需实流标定，精度高，结构简单，制造成本低,但压力损失较大。标准孔板**用于石油、化工、冶金、电力等行业。是迄今为止应用*多的一种流量计。

购买时请提供详细参数：

1，管道尺寸。2.管材。3.测量介质。4.工作压力有多大？5.运行期间的温度有多高？为便于业主准确报价

孔板流量计是由标准孔板和多参数差压变送器（或差压变送器、温度变送器、压力变送器）组成的高量程比差压流量装置。它可以测量气体、蒸汽、液体和天然气的流量。**应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量

▲ 该节流装置复制容易，结构简单牢固，性能稳定可靠，使用寿命长，价格低廉

▲ 361计算采用国际标准和处理

▲ 有着**的应用，所有单相流都可以测量，一些混合相流也可以应用

▲ 标准节流装置无需实际流量校准即可投入使用

▲ 一体式孔板安装更方便，可直接连接到差压变送器和压力变送器，无需脉冲管

智能功能

▲ 进口单晶硅智能差压传感器

▲ 高精度，完善的自诊断功能

▲ 智能孔板流量计体积程可自编程调整

▲ 可同时显示累计流量、瞬时流量、压力和温度

▲ 除了在线和动态全补偿功能外，它还具有自诊断和自设定范围

▲ 配备多种通信接口

▲ 稳定性高

▲ 范围广，大于10:1

智能技术指标

▲ 高精度：±0.075%

▲ 高稳定性：优于0.1%FS年

▲ 306压力：40MPa

▲ 连续运行5年，无需调整

▲ 忽略温度静压影响

▲ 抗高超压

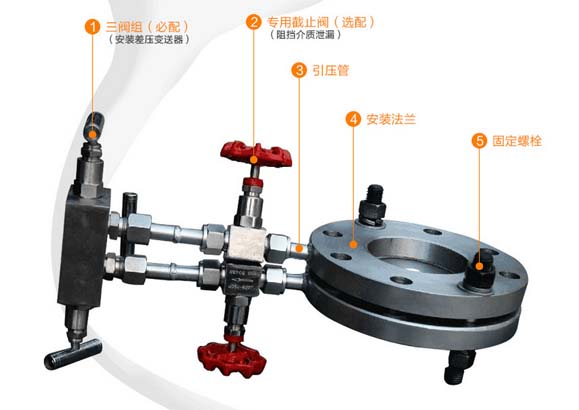

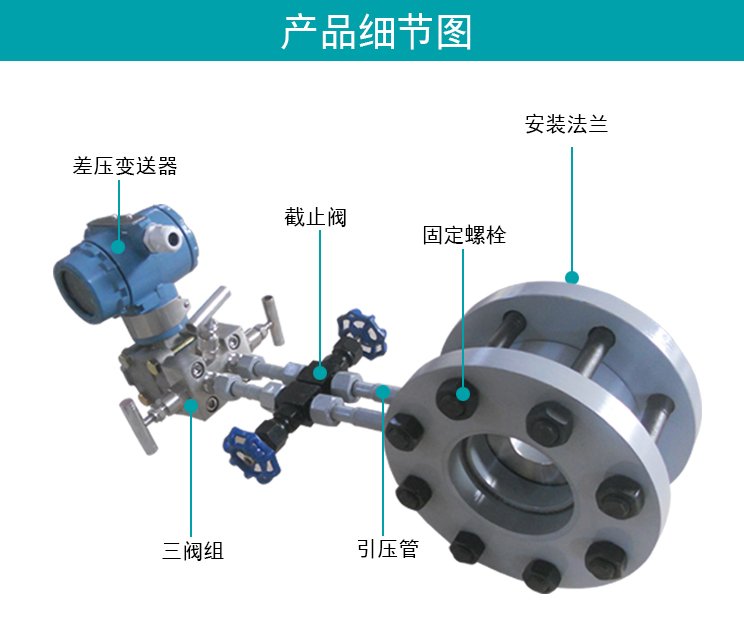

节流装置组成

节流部件：标准孔板、标准喷嘴、长直径喷嘴、14圈孔板、双孔板、偏心率孔板、圆形缺陷孔板、锥形入口孔板、等

取压装置：环形腔、取压法兰、，夹紧环、导压管等

连接法兰（国标、各标准及其他设计部门法兰）、紧固件417

测量管

节流装置适用范围及有关技术指标

节流件名称			适用管道（DN mm）	适用直径比B（d/D）	应用特点	流出系数不确定度Ec%	设计标准
角接取压标准孔板		环室式	50－500 50－500	0.2－0.75 0.2－0.75	适用于清洁介质其中GD结构适合高温高压条件下流量的测量	0.6－0.75%	ISO5167 GB/T2624－93
		夹紧环式	50－500	0.2－0.75	易于清除污物，可用于不太清洁流体流量的测量
		斜钻孔式	450－1000（3000）	0.2－0.75	易于清除污物，可用于不太清洁流体流量的测量
法兰取压标准孔板			50－1000	0.2－0.75	易于清除污物，适用于各种介质	0.6－0.75%	ISO5167 GB/T2624－93
径距取压标准孔板			50－1000	0.2－0.75	易于清除污物，适用于各种介质	0.6－0.75%	ISO5167 GB/T2624－93
角接取压标准喷嘴（ISA1932喷嘴）			50－500	0.3－0.8	压损小，寿命长，尤其适用于蒸汽流量测量	0.8－1.2%	ISO5167 GB/T2624－93
长径喷嘴			50－630	0.2－0.8	压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量	2.0%	ISO5167 GB/T2624－93
经典文丘利管	机械加工式		100－800	0.2－0.8	压力损失小，所需直管段小于孔板、喷嘴	1.0%	ISO5167 GB/T2624－93
经典文丘利管	粗焊铁板式		200－1200（2000）	0.4－0.7	压力损失小，所需直管段小于孔板、喷嘴	1.5%	ISO5167 GB/T2624－93
文丘利喷嘴			65－500	0.316－0.77	同上	1.2－1.75%	ISO5167 GB/T2624－93
1/4圆孔板			25－150	0.245－0.6	适用于低雷诺数	2.0－2.5%	DIN BS
锥形入口孔板			25－250	0.1－0.316	同上	2.0%	BS
圆缺孔板			50－1500	0.32－0.8	适用于赃污，有气泡析出或含有固体微粒的流体测量。	1.5%	DIN
偏心孔板			100－1000	0.46－0.84	适用于赃污，有气泡析出或含有固体微粒的流体测量。	1－2%	ASME
小孔板			12.5－40	0.2－0.75	适用于小管道流量测量	0.75%	ASME
透镜式孔板			12.5－150	0.2－0.75	适用于高压常温小管道流量测量	0.6－0.75%	ISO5167ASME
端头孔板			大于等于15	0.2－0.62		1.5－2.0%
双重孔板			25－400	0.2－0.8	适用于大流量测量
限流孔板

名称	型号	取压方式	公称管径（mm）	公称压力（MPa）	执行标准（结构）
标准孔板	LGB	角接（环室取压）	50～400	小于10	GB2624 K07（兰化）DG
	LGB-Z	角接（钻孔取压）	400～2000	小于1.6	GB2624 K07（兰化）DG
	LGB	环室（八槽）	50～400	小于32	流量测量手册
	LGB	环室（无法兰焊接式）	50～275	小于28.22	流量测量手册DG0711～0718
	LGB-F	法兰取压	50～800	小于2.5	GB2624 K06（兰化）
	LGB-F	法兰取压	50～400	4.0～40	GB2624 K06（兰化）石化
	LGB-J	径距取压	50～760	小于10	GB2624
标准喷咀	LGP	角接（环室取压）	50～400	小于10	GB2624 流量测量手册
	LGP-Z	角接（钻孔取压）	400～500	小于1.6	GB2624 流量测量手册
	LGP	环室（八槽）	50～300	小于32	流量测量手册
	LGP	环室（高压透镜垫式）	15～150	小于32	流量测量手册
	LGP	环室（无法兰焊接式）	175～350	小于17.36	DG 0702～0710
长径喷咀	LGC-J	径距取压	50～630	小于16	GB2624
1/4圆孔板	LGH	角接取压	50～260	小于10	GB2624 流量测量手册
1/4圆孔板	LGH-F	法兰取压	50～200	小于6.4
文丘里喷咀	LGL	角接取压	65～500	小于2.5
文丘里管	LGW	特殊取压	50～1200	小于2.5
双文丘里管	LGW-S	特殊取压	小于1000	小于0.6
小管径孔板	LGX	角接取压	12～40	小于6.4	K07（兰化）
小管径孔板	LGX-F	法兰取压	12～40	小于6.4	企业标准
高压透镜垫	LGT	角接取压	50～150	小于32	流量测量手册
圆缺孔板	LGQ	角接（环室取压）	100～400	小于1.6
	LGQ-Z	角接（钻孔取压）	400～1000	小于1.6
	LGQ-F	法兰取压	100～350	小于6.4
双重孔板	LGS	角接取压	100～400	小于6.4
偏心孔板	LGN	角接取压	100～1000	小于6.4
限流孔板	LG-XL		10～300	小于6.4	企业标准
锥形入口孔板	LGR	角接取压	25～1000	小于10	GB2624
机翼测风装置	LJY	特殊取压	少于1000	小于0.6	企业标准
