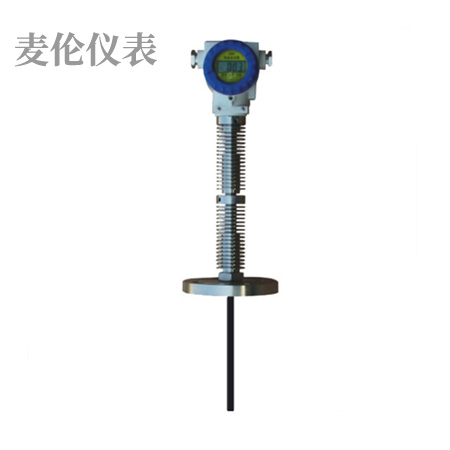

高温高压电容式液位计
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)
一、仪表概述:
高温高压电容式液位计属于电容式液位检测仪表,它能将各种液位参数的变化转换成标准电流信号,远传至操作室,供二次仪表或计算机装置进行集中显示,报警或自动控制。结合用户具体工艺条件,设备结构和使用要求,通过液位计的材料、结构及安装方式等灵活组合。
二、测量原理:
电容式液位计依据电容感应原理,当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ .g.H + Po
式中:
P :变送器迎液面所受压力
ρ:被测液体密度
g :当地重力加速度
Po :液面上大气压
H :变送器投入液体的深度
同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的 Po ,使传感器测得压力为:ρ .g.H ,显然 , 通过测取压力 P ,可以得到液位深度。
三、适用场合:
高温高压电容式液位计可适用于高压、高温、强腐蚀、易结晶、防堵塞、防冻结以及固体粉状、粒状物料等特殊条件下的液位、料位或物位的连续检测,应用于各种工业过程中的检测控制。采用单片机处理技术,专门针对合成氨行业中的冷交、氨分、醇分等高压难测液位面设计的测量仪表。
四、性能特点:
1、高性能:制作变送器的电容材料具有极稳定的物理化学性能,使产品具有极高的性能。精度高达± 0.02%FS 的传感器,稳定性优于± 0.05%FS ,如此高的性能是采用其它敏感原理的产品难以达到的。
2、机械变形:敏感电容模极板间距的微小的变化,即可产生可测量的电压信号变化,小的机械变形使传感器的迟滞和非重复性误差大大降低,同时传感器的速度也得到很大提高。
3、测量范围宽: 的压力变送器具有很宽的测量范围,它可对 25Pa ~ 70MPa 范围的压力进行精确的测量,且具有极高的稳定性。
4、长期稳定性好:压力变送器与其他同类产品相比具有更高的稳定性,与其它传感器如金属应变式传感器不同,电容式压力变送器的蠕变,时效和温度影响均很小。几乎所有不利因素对电容式传感器输出稳定性的影响均小于其他形式的传感器。 压力变送器的零点稳定性可达到 0.05%FS/ 年。
5、高输出信号: 压力变送器的电路可将电容的微小变化直接转换成高输出信号,而无需进行信号放大,压阻式传感器(薄模式,C 式)输出信号低,易受外界信号干扰等缺点,而这通常是传感器稳定性差,受温度影响大,易受电磁波干扰的主要原因。
6、防腐性能好: 压力变送器与介质相接触的材料均采用优质不锈钢材料,因而可与许多酸碱溶液,腐蚀性气体或液体很好地相容。
7、抗电磁场干扰:高输出信号、抗干扰设计及采用金属外壳和,压力变送器对外部电磁场具有很高的抑制能力,它具有与可编程控制相当的抗干扰能力。
8、在恶劣环境中工作:的压力变送器非常经久耐用,它的工业级的产品可承受zui小 10 7 次测满量程压力循环,如果工作压力不,传感器的循环寿命几乎可达到无限长,而且其工业的产品均能承受 100 ~ 200kg 的冲击和zui小 10 ~ 20 的振动。
五、技术指标:
测量范围:0.2-20米;
精 度:±0.5% ±1%;
探极耐温:-40~+250℃;
变送器适应环境温度:-40~+60℃;
允许容器压力:-0.1MPa~2.5MPa;
测量介质:电导率不底于10-3S/m的酸、碱、水等非结晶导电液体;
供电电压:DC12-35V(隔离式为DC21-27V);
非隔离二线,三线制:20mA;
两端隔离三线制:<32mA;
三端隔离四线制:<35mA;
输出信号:4-20mA(0-10mA,0-20mA);
输出保护:27mA;
测量、输出、电源之间隔离耐压:1000V;
量程调节范围及零点迁移:≥±30%FS;
变送器主体尺寸:Φ76×85。
六、安装与调试:
1、液位变送器具有多种安装固定方式,以适应不同现场情况。当现场不能够提供M20×1.5的内螺纹或法兰等工艺设施时,可选择墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择,使您在现场安装时得心应手。
2、在测量流动性较大的介质时,为防止传感器剧烈摆动,用户可选用配重附件,以起到稳定传感器的作用,加配重时一定要要把配重物体放入容器底部,以免拉坏传感导线。
3、在现场环境较恶劣时,用户应选用传感器防护罩来保护传感器,以免被异物损坏或影响测量的准确性。
4、使用杆式液位变送器时,如果不是金属容器,则需要把变送器的外壳用一根导线接入容器的底部,否则测量不准确。
本产品在出厂时已经校准,若需要现场调整可采取以下方法:
1、采用智能电路的调试方法:
现场调零------当液位位处于zui低位时,同时按住“Z"键和“S"键8秒钟后同时松开,再将 “Z" 键按一下,输出电流自动调整到4mA。
现场调满------当液位处于zui高位时,同时按住“Z"键和“S"键8秒钟后同时松开,再将“S"键按一下,输出电流自动调整到20mA。
2、采用模拟电路的调试方法:
当液位在下限时,用螺丝刀缓慢旋转“Z"电位器,观察电流表的读数接近4mA。
当液位在上限时,用螺丝刀缓慢旋转“S"电位器,观察电流表的读数接近20mA。
如此反复2-3次以上,直到零点和量程都分别为准确的4mA和20mA。
调整好后,应将变送器的盖子拧紧。
七、注意事项:
1、凡供货产品均带有产品合格证及使用说明书其中有产品编号、技术参数、接线图、出厂日期等请认真查对以免用错。
2、安装时应根据产品连接方式和螺纹类型,查对现场接口是否与产品接口*。若为螺纹接口,应慢速拧紧,注意密封,不能把扭矩直接加到变送器壳体上,只能加在变送器接口的六方上。
3、接线应严格按照我公司使用说明要求接线。
4、本产品为精密的换能仪表,禁止随意拆卸、碰撞、跌落、用力甩打。
5、变送器通电即可工作,但预热30分钟输出稳定。
6、使用中若发现异常,应关掉电源,停止使用,进行检查,或直接向我公司技术部门。
7、运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内。
8、安装使用过程中要注意不能把感应导线的外皮弄破.
9、安装时感应导线要距离水池的壁至少10CM以上,否则测量不准确.
10、全四氟结构和杆式液位的接地线一定要和被测介质导通,否则测量不准确。
11、安装现场要采取有效的防雷措施。
12、本系列任何一款液位变送器外壳必须可靠接地,接地电阻应小于4Ω。
13、安全栅应取得防爆合格证,其安装应按其说明书的要求进行。
14、当变送器用于“0“区时,向安全栅供电的电源变压器须满足GB3836.4-2000第8.1条的要求。
八、选型一览表:
型谱 |
说明 |
||||||||||
3051LG |
|
|
|||||||||
类别 |
1 |
|
电容缆式 |
||||||||
2 |
|
电容杆式(传感器装在底部,直接接触液体介质) |
|||||||||
3 |
|
电容防腐式 |
|||||||||
4 |
|
电容导压杆式(传感器装在上部,不直接接触介质) |
|||||||||
过程连接形式 |
T |
|
支架安装 |
||||||||
N |
|
法兰安装DN40 PN1.0 |
|||||||||
Y |
|
特别约定 |
|||||||||
传感器连接材料 |
1 |
|
304 |
杆式 |
|||||||
2 |
|
316 |
|||||||||
3 |
|
316L |
|||||||||
4 |
|
丁晴橡胶与聚氯乙烯复合物 |
缆式 |
||||||||
5 |
|
聚四氟乙烯,(聚丙烯法兰) |
|||||||||
防爆方式 |
O |
|
不防爆 |
||||||||
E |
|
本安防爆Exia ⅡCT6 |
|||||||||
显示方式 |
O |
|
不带现场批示 |
||||||||
Z |
|
带电流表指示(0-****刻度) |
|||||||||
X |
|
带现场显示 |
|||||||||
配重情况 |
O |
|
无需配重 |
||||||||
W |
|
需要配重 |
|||||||||
|
-□ |
|
安装高度(mm) |
||||||||
|
-□ |
|
测量高度(mm) |
||||||||
|
-□ |
被测介质密度(g/cm3) |
