磁翻板液位计核电厂疏水罐液位测量
发布时间：2021-10-05 00:46:27
磁翻板液位计由于本地实际液位和逻辑中标识的液位通过电流信号连接，在原始安装模式下，实际液位与电流信号成正比，电流信号与逻辑中标识的液位成正比。测量杆反向安装后，实际液位与电流信号之间的关系被反转，因此逻辑中识别的液位值也与实际液位反向。如果此时逻辑中的软件范围被反向设置，并且将原来的下限0mm和上限600mm更改为下限600mm和上限0mm，则当前信号和逻辑中标识的液位值也将被反向。
根据负为正的原则，本地实际液位与逻辑中确定的液位值一致。排水箱磁翻板液位计安装和测量的第二步改进方案**步方案实施后，解决了之前的许多问题，逻辑中的液位值也可以与局部液位一一对应，实现正常液位测量。但是，由于逻辑中量程上下限的反向设置，操作员屏幕上的液柱刻度也发生了反向，即600mm以下，0mm以上；这不符合人们的日常习惯，容易误导和造成错误。同时，软件反向设置后，系统不允许对测点进行数值模拟。如果现场维修液位计，将影响现场维修的开展。因此，液位计的安装和测量方式需要进一步改进。

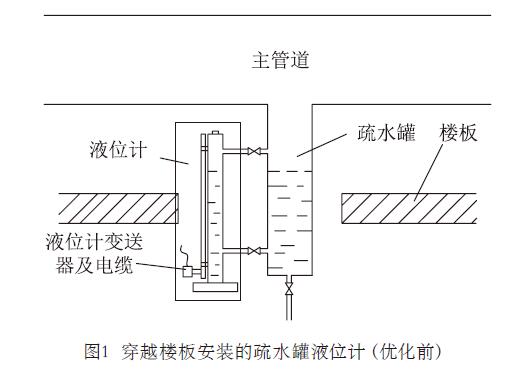

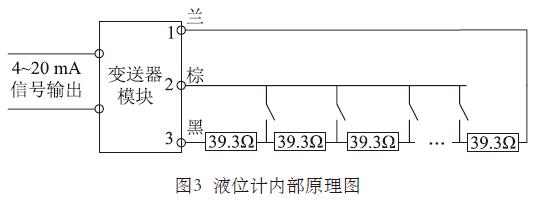

深入研究疏水箱磁翻板液位计的测量原理。为了找到更好的改进方案，对排水槽液位计的测量原理进行了深入研究。液位计的测量杆由等间距的干簧管和电阻元件组成。当磁浮子达到一定高度时，相应的干簧管关闭。如果您可以识别哪个干簧管已关闭，则可以获得当前液位值。那么，变送器如何识别哪个簧片闭合？再次探索测量杆内部电路，绘制液位计内部示意图。
测量杆的内阻串联连接。每两个电阻器的连接连接到簧片的一端，簧片的另一端并联连接。*后，有三条信号线引出兰、棕色和黑色根据原理图，可以清楚地分析测量原理：蓝色线和黑色线施加恒定电压，棕色线用作反馈信号线。当磁浮子处于不同高度时，相应的开关（干簧片）闭合，并输出电阻部分电压信号。闭合簧片位置可通过测量棕色线电压获得，棕色线电压可通过变送器模块转换为4~20mA信号，然后即可得到当前液位
液位计。
假设1端子（蓝线）与测量杆顶部电阻连接，3端子（黑线）连接到测量杆的底部电阻。在实施优化**步中提到的测量杆反向安装措施后，交换顶部电阻和底部电阻，此时，编号3端子连接到测量杆的顶部电阻，编号1端子连接到测量杆的底部电阻。如果变送器与液位成比例，且输出为4~20mA，则1端子号连接至顶部电阻，3端子号连接至底部电阻。测量棒反向安装后，蓝线和黑线的终止位置，即1端子连接到黑线，3端子连接到蓝线，仍然可以满足变送器正向输出的条件。此时，不再需要逻辑中的软件反向设置。
由于反向安装测量杆并改变液位计内部传感器接线后，实际液位与电流输出成正比，因此有必要将反向设置的软件范围恢复到原始正常状态，即，下限为0mm，上限为600mm；经过第二步优化后，液位计测量杆反向安装时，可获得正信号输出，不仅解决了原来维护方便的问题，同时也消除了操作员画面不符合习惯、无法在逻辑中模拟的问题。
总结：
磁翻板液位计在核电站的设计、建造、调试和维护过程中，会有很多地方设计不完善。本文介绍了作者在疏水罐液位计安装测量方法改进过程中的个人体会。对于如何避免排水箱磁翻板液位计出现类似问题，本文提出了一些个人建议：**，在设计时尽量避免仪表安装在厂房顶部或穿过地板。如果不能避免这种情况，考虑如何安装安装在工厂顶部或通过地板的仪器，以便于维护，或设计一个特殊的维护平台；业主在审查设计文件时也应考虑这一点。在深入研究了疏水罐液位计的测量原理后，通过两步优化方案，*终解决了所有问题。这说明对仪器的理解不仅要停留在应用层面上，还要理解仪器的本质，这对处理现场问题很有帮助。
