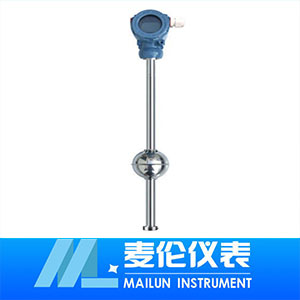

防爆浮球液位计

一、仪表概述:防爆浮球液位计是一种插入式液位仪表,它是由干簧管、电阻和放大变换电路组成。当液位计磁性浮子的磁力作用到某一位置的干簧管时,该干簧管闭合,使放大变换电路输出与被测液位高低相对应···
订购热线:181-5507-8261
立即咨询

一、仪表概述:
防爆浮球液位计是一种插入式液位仪表,它是由干簧管、电阻和放大变换电路组成。当液位计磁性浮子的磁力作用到某一位置的干簧管时,该干簧管闭合,使放大变换电路输出与被测液位高低相对应的电流值,随着液位的高低变化,放大变换电路将液位高低转换成线性的4~20mADC信号输出,以实现对液位信号的传送或控制。







二、测量原理:
防爆浮球液位计由浮球、插杆等组成。通过连接法兰安装于容器顶上,浮球根据排开液体体积相等等原理浮于液面,当容器的液位变化时浮球也随着上下移动,由于磁性作用,浮球液位计的干簧受磁性吸合,把液面位置变化成电信号,通过显示仪表用数字显示液体的实际位置,从而达到液面的远距离检测和控制。
三、适用场合:
浮球液位计具有结构简单,调试方便,可靠性好,精度高等特点。**适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位(界位)的连续测量。可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。也适用于大坝、水位,水库水位监测与污水处理等等。
四、性能特点:
1、适合容器内液体介质的液位、界面的测量。除现场指示,还可配远传变送器、报警开关、检测功能齐全。
2、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
3、测量范围大,不受贮槽高度的限制。
4、指示机构与被测介质完全隔离,密封性好,可靠性高,使用安全。
5、结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。
五、技术指标:
1、测量范围:0~3500mm;
2、供电电压:12~36V DC;
3、输出信号:两线制4~20mA DC叠加数字信号,由用户选择开方或线性输出;
4、负载电阻:250Ω;
5、测量精度:±10mm;
6、环境温度:-40~80℃;
7、工作温度:-20~120℃;
8、公称压力:≤1.6MPa;
9、法兰标准:A:JB/T82.1-94(平面法兰) DN100 PN1.6 球φ90;
B:JB/T82.1-94(平面法兰)DN80 PN0.6 球φ76介质密度:≥0.65g/cm3;
10、介质粘度:≤0.015PaS;
11、接液材质:不锈钢;
12、防爆等级:EXⅡBT4。
六、液位计安装说明:
1、ZW-UQD-91 型仪表。
2、被测介质不应含有铁磁性杂质。
3、为了防止运输时浮球在密封管上高速滑落或撞击,引起测量带脱出,故仪表在出厂前, 用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。用户在安装使用前应先拆去卡箍,将浮球上升至 密封管顶部,然后轻缓地将浮球下移,针针应作相应的转动。
4、仪表的面扳指示为指针式,满度测量时指示数字为喱针方向排列,空度测量时指示数字为逆时 针方向排列。
5、仪表出厂时附有安装法兰,用户应有配管道法兰。
6、仪表的安装位置一般选择在量程之半。
七、四种安装方式:
A:顶置安装    B:侧侧安装   C:侧底安装  D:支架安装
(订货时请用户注明安装形式和引颈长度L值。)对于敞口或非金属容器,可以采用支架安装方式。对于敞口或非金属容器,可以采用支架安装方式。
八、安装调试注意事项:
1、整体调试
浮球液位计出厂时经调校合格后用抱箍带固定在一起,用户安装前可进行整体调试(移动磁性浮子组件,使显示器显示位置应与变送器输出相对应)
2、单独调试
可将变送器从UQZ型液位计上拆下,用磁性浮球处于变送器的零位标记处,此时输出应为4mA,在把磁钢置于满度标记此时输出为20mA,若零位满度超差,即可调节零位电位器和量程电位器,反激光粒度仪复调整直到达到符合技术条件为止,调好后要重新牢固在液位计主体管外侧必须注意液位计的下连接法兰中心线必须对准显示刻度标尺的零位和变送器输出零位标记处。
九、安装使用注意事项:
1浮球液位计应安装在其浮球上下运动时不受妨碍的位置上。
2被测介质不应含有铁磁性杂质。
3为了防止运输时UQZ-D型仪表的浮球在密封管上高速滑落或撞击,引起测量带脱出,故仪表在出厂前,
4用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。用户在安装使用前应先拆去卡箍,将浮球上升至 密封管顶部,然后轻缓地将浮球下移,针针应作相应的转动。
5浮球液位计的面扳指示为指针式,满度测量时指示数字为喱针方向排列,空度测量时指示数字为逆时 针方向排列。
6浮球液位计出厂时附有安装法兰,用户应有配管道法兰。
十、操作说明:
1、按键操作:

调零键[Z]、调整键[S]、功能键[M]

操作内容

操作方法

备注

按键打开

同时按下[Z]和[S]键5秒钟以上,便可打开(LCD屏幕显示:OPEN)。



PV值清零

(即零位调整)

将浮球直接置于零位上,按键打开后,再同时按下[Z]、[S]键2秒钟以上,便可将当前PV值设置为0,(LCD屏幕显示:PV=0)

如果当前PV值与0值的偏差超出50%FS,PV值清零无效,(LCD屏幕显示:PVER)

4mA点有源迁移

按键调零:将浮球置于零位,按下[Z]键2秒钟,变送器将输出4mA电流,完成调零操作。(LCD屏幕显示:LSET)



20mA点有源迁移

按键调满:将浮球置于满位,按下[S]键2秒钟,变送器输出20mA电流,完成调满操作。(LCD屏幕显示:HSET)



变送器数据恢复

先按下[Z]键,再接通电源,继续按住[Z] 5秒钟以上,如果LCD屏幕显示OK,则说明已将变送器数据恢复到出厂时状态,松开按键便可,若LCD显示FAIL,则说明示未对变送器进行过数据备份,无法将变送器数据恢复到出厂时状态。

如果2分钟之内没有任何按键按下,变送器按键自动锁住,若要操作,需重新打开。以上操作,使用调零键【Z】、调满键【S】即可实现,两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置:
测量参数设置时,连续按下功能键【M】将依次显示ZEROSPRNDPMPDISPFIX C zui后按功能键确认并退出设置状态恢复显示状态。

显示内容

设置内容

操作方法

0.888

ZEPO CM

设置4mA点量程

[Z]键选择修改的数字或小数点

[S]键调整数值或小数点位置

100.00

SPRN CM

设置20mA点量程

同上

同上

2.000

DPMP S

设置阻尼时间

同上

同上

12.008

DISP mA

设置显示模式

[S]键选择显示模式(显示液位、电流、百分比)

3.6

FIX C CM

固定电流输出

输出屏幕显示的电流值(3.64812162022.8mA)

说明:在参数设置时,若2分钟内未有任何按键按下,则直接返回到测量模式(不保存设置数据)。

十一、选型一览表:







 UQZ

-□

-□

-□

浮球液位计

量程(mm













量程500mmH5500mm

介质密度



kg/m3









密度>0.7



安装方式



-0







支架安装

-1







DN80 PN0.6

-2







DN100 PN0.6

-T







特殊说明



材质



1





304

2





316

3





PP(常压)

输出信号



1



电流4~20mA输出 24VDC供电

T



特殊要求

显示方式



N

不带现场显示功能

LED

带现场显示功能
