磁翻板液位计现场校准要注意什么
发布时间：2021-09-24 23:12:45
磁翻板液位计在线校准；根据国家检定规程说明现场校准的实际意义，2m以下液位计采用标准水箱装置检定，2m以上液位计采用模拟检定。但由于大量程磁翻板液位计本身尺寸的限制，实验室安装磁翻板液位计超过2m的液位计存在问题，本规程未规定模拟验证方法。磁翻板液位计，这种液位计可以在线校准吗？综上所述，需要解决以下问题：液位计测量的介质密度往往较宽，一般为0.8~1.2gcm³，如何校正密度对液位计测量误差的影响；磁翻板液位计储液罐不能垂直安装，因此，如何选择计量标准以及如何计量将非常重要；现场储罐就像一个黑箱。如何确定液位基准点进行标定是一个关键问题；以具有（4-20mA）电远传信号的侧装磁翻板液位计为例，探讨了一种简单有效的现场校准方法，以达到在现场安装条件下测量整个系统的液位误差和不确定度的目的，具有实际意义
磁翻板液位计在罐区液位测量中的优势不言而喻。可现场展示，观察方便，安装简单，维护方便。受到广大用户的青睐，已**应用于许多大中型罐区。其测量介质种类繁多，对各种恶劣的测量环境适应性强，已成为仪器实际制造过程中液位测量的**品种之一，制造商还可以通过增加一些附加技术手段来扩展液位计的更多功能，以便将其应用于实际生产控制中。2m以上大量程磁翻板液位计的测量精度通常相当于差压变送器的测量精度，因此越来越受到用户的重视。但是，由于测量现场的环境和使用条件与厂家的验证环境不一致，有的甚至相差很大，很多厂家所标榜的免维护优势无法充分体现，测试需求也随之增加。让我们一起分享一下磁翻板液位计现场校准方法
根据浮力原理和磁耦合原理，研制了

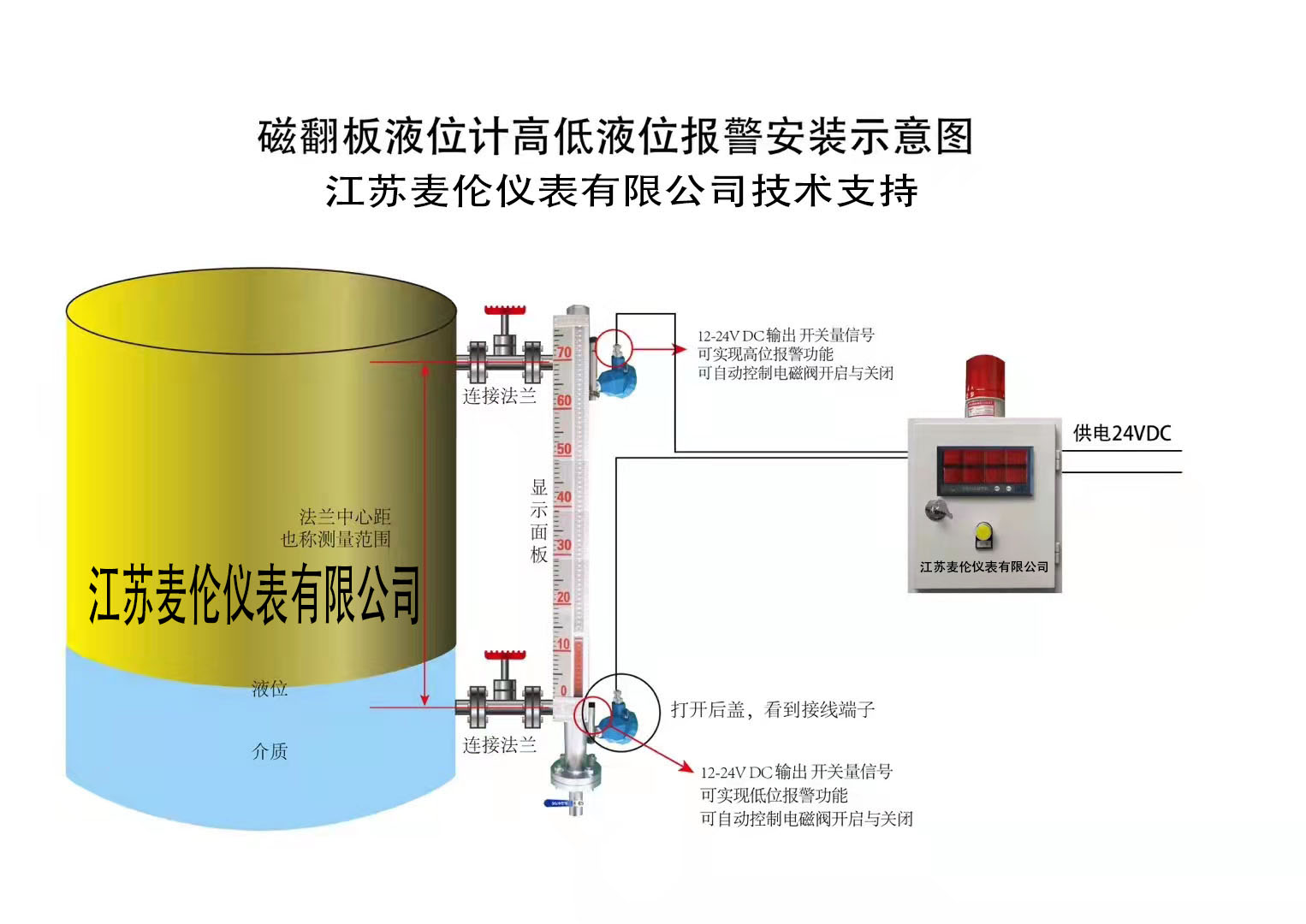

磁翻板液位计的结构原理。当被测容器中的液位上升和下降时，液位计主体管中的磁性浮子也会上升和下降，浮子中的永磁钢通过磁性联轴器，驱动红，白翻柱翻转传输至磁性翻转柱指示器，以实现清晰的液位指示。通过内置簧片触点的开闭，实现电流或电压信号的传输。磁性翻板液位计通常在出厂时通过模拟方法（本方法规范中未描述）进行调整，以确保其在供应
3期间与实际介质相匹配。液位计
的具体现场校准步骤首先确定被测介质的密度。介质密度可用标准密度计测量，磁翻板液位计也可根据用户提供的具体数据进行检查。需要记录介质密度并存档，以确保介质密度满足液位计操作手册的要求。虽然介质密度在理论上会影响液位计的指示值，但在实际使用中，液位计的零位和满值可直接通过电位计
进行调整，确定参考零点 a），用游标卡尺卡尺测量连接管道的内径D，用磁翻板液位计在储罐上部确定标准液位的下标尺点。如有可能，可将Zui打磨成凹槽，以防止测深尺摆动，并做标记； b）在罐内无压手动向罐内注水，当水位略高于液位计进水管时，停止注水，打开磁性翻板液位计下连接法兰处的手动球阀e，松开储罐与校准液位计之间的连接法兰f（不要拆下，以免水流冲洗），直到管道中没有浪涌流关闭E，拆下法兰，待罐内液体稳定后打开e，等待其处于滴流状态1min（必要时通过排水阀排水，以提高检测效率）； c）磁翻板液位计用测深钢带测量测量点到水面的距离HA，实际零高度h0=ha-d2。此状态为液位计测得的零点校准每个液位点 a）安装法兰关闭E，继续向水箱中注水至指示待校准液位的主刻度。水面稳定后，测量输出电流II和水位空高hi。实际液位为：H0=H0 hi=ha-d2-hi； b）继续在其他点测量磁翻板液位计，直到达到满刻度。
总结：液位零点和满刻度的调整，同时确定参考零点，调整零点电位计，使输出电信号显示为4mA；满标度调整在标准液位上限进行，增加满标度电位器，使输出电信号显示20mA。如果在
磁翻板液位计的下行程测量过程中输出有偏差，则按照此方法进行调整。现场校准要求对三次返回测量重复上述步骤。
