远传磁翻板液位计4-20mA输出距离
发布时间：2021-09-23 23:56:16
在实际应用中，确定导线的实际长度略低于计算值。当然，如果需要增加传输距离，可以增大导线直径或减小导线电阻；无论是磁翻板液位计还是其他类型的液位计，包括各种液位控制开关，如液位开关，一般也采用双线4-20mA输出方式传输开关信号，但此时电流通常控制在略小于4mA和略大于20mA，分别作为“闭合”或“闭合”开关信号。淮安润众仪表科技有限公司生产的
等液位仪表产品，可根据用户需要提供多种输出信号。其中，双线4-20mA输出模式在其**的实际应用中完全可以实现上述理论的传输距离。
双线4-20mA信号输出是目前工业测量领域中非常常见的信号传输方式。例如，过程仪表现场测量中的料位、压力、温度、流量和角度参数值可以通过这种方式传输。一般来说，远程磁翻板液位计变送器也采用这种方法。通过4~20mA电流模拟并传输现场液位高度至控制中心，即变送器将具体液位值转换为模拟电信号，并传输至远控室或显示设备。由于4~20mA作为信号传输的优势，4-20mA电流传输模拟量已经在工业上**应用了半个多世纪。那么，在磁翻板液位计
远程
磁翻板液位计；上使用双线4-20mA信号输出模式的传输距离有多远？我们知道，所有信号传输，无论是有线还是无线，在长距离传输中都不可避免地会衰减。当两线制4-20mA电流传输信号在仪表电源中低到一定程度或在导线电阻中高到一定程度时，会产生误差。因此，双线4-20mA输出模式的传输距离取决于以下参数：负载电阻RL、连接线电阻R、电源电压Vo及其波动范围△ v；4-20mA远程磁翻板液位计；假设仪器*大输出电流为IMAX，仪器能保持*大工作电流时的*小电源电压为Vmin，RL=250Ω，VO=24V，电源允许波动△ v=24*5%=1.2V；IMAX=20mA=0.02A；*小电源电压Vmin。由于仪器类型不同，此处取16.28v（大多数仪器的平均值）；即Vmin=16.28≤ 24-1.2-0.02（250+R）；然后连接线的电阻R=24-1.2-16.280.02-250=76Ω；仪器的连接线为铜线，其大部分横截面为s=1.5 mm2和s=0.8 mm2。根据电气手册中的数据，铜线在75℃时的电阻系数ρ=0.0217Ω。Mm2M；根据L=s*rρ，可计算铜导线的*大长度，即传输的*长距离
A，s=1.5 Mm2，L=1.5*760.0217=5253m
B，s=0.8 Mm2，L=0.8*760.0217=2801m
由于有两条往返导线，上述结果应除以2，即
A，s=1.5 mm2，l=5253.52=2626m
B，s=0.8 mm2，l=2801.82=1400m
总结：

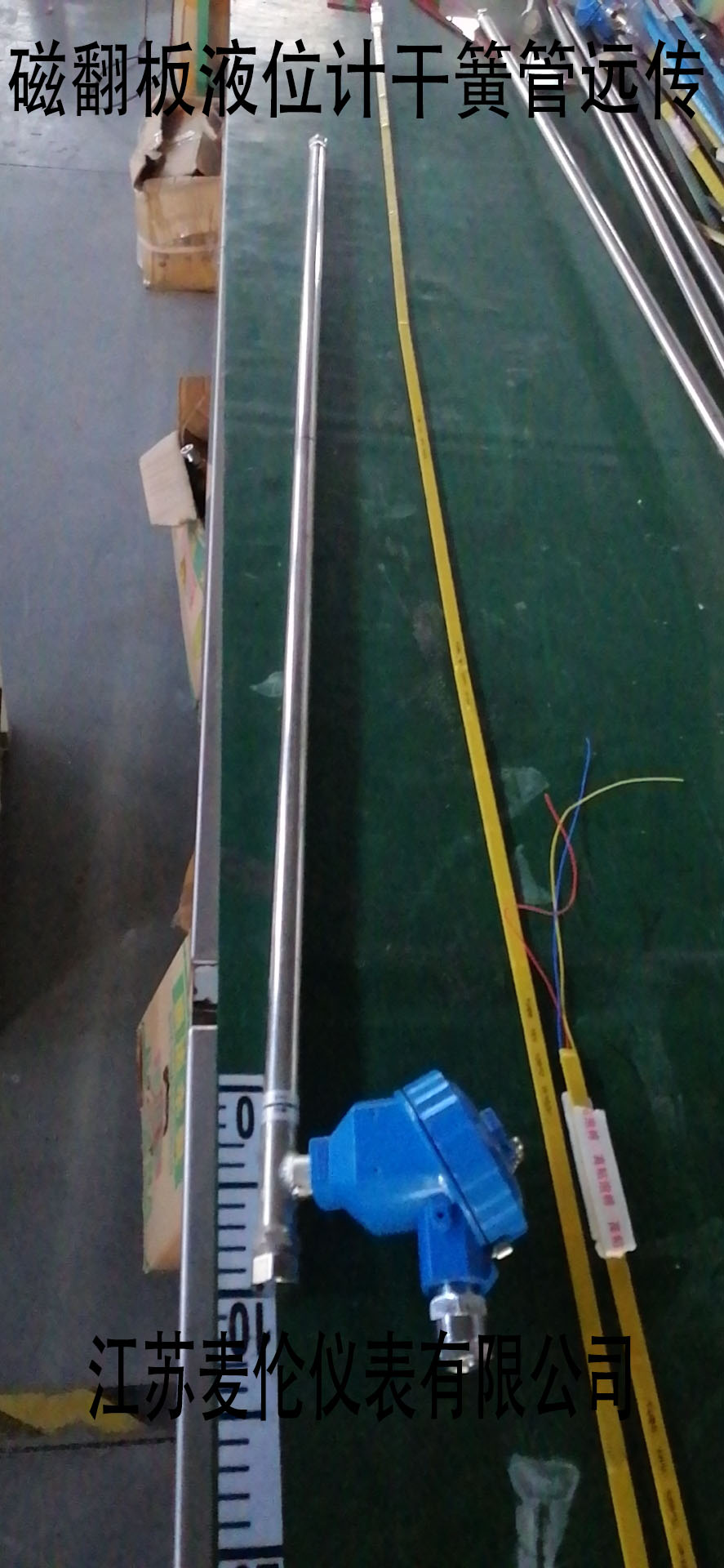

远传磁翻板液位计双线4-20mA信号输出模式精度有要求，可选择磁致伸缩远传4-20mA，一般情况都选择干簧远传。
