高压磁翻板液位计氨洗涤塔应用
发布时间：2021-09-23 00:14:34
磁浮子液位计；的结构和工作原理1431仪表结构；UHC高压

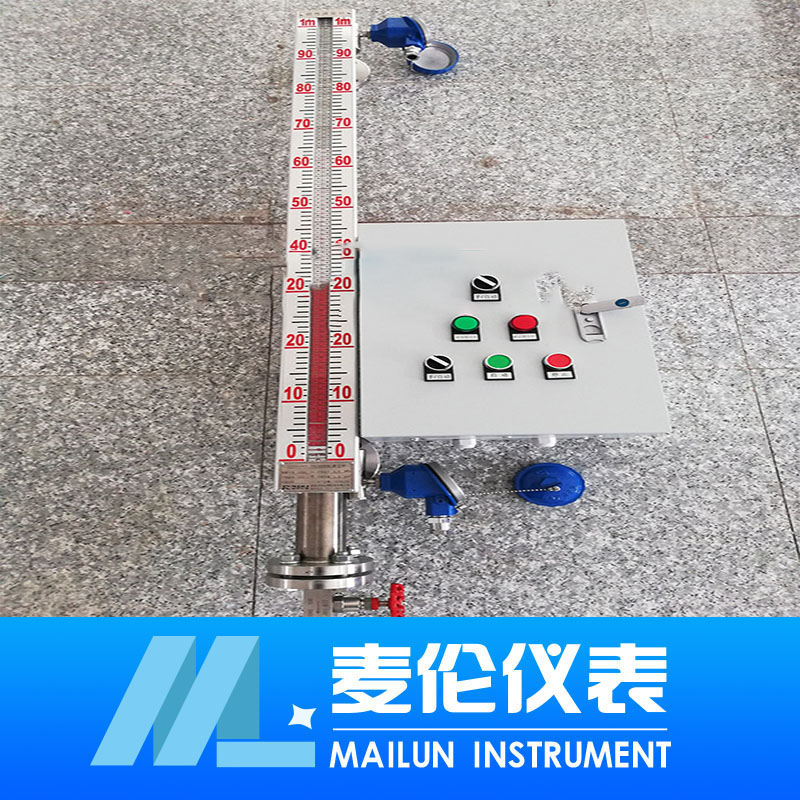

磁翻板液位计结构如图 1所示。液位计本体为无缝不锈钢管，内径为 50 mm， 壁厚为 10 mm， ， 靠近本体的设备的气相和 液相法兰上焊接有两根短管和法兰，还安装了一个翻板箱和一个磁 - 电转换传感器 在表体顶部设置一个冲洗孔 ， 用于冲洗仪表本体管和浮子 下部为与排污阀 相连的法兰和排污阀， 主要用于浮子和台面排污的拆装 a磁浮子安装在台面管腔内
工作原理；高压磁翻板液位计与被测容器连接形成一个连接器 ， 因此，表体内的液位与被测容器内的液位完全一致 ， 磁性浮子漂浮在仪表本体的液面上 翻板箱和磁性 - 电转换传感器 ， 安装在靠近桌体外侧的位置。翻板箱中翻板柱的一侧为红色 ， 另一侧为绿色 ， 柱配有圆柱形磁铁。当被测容器中的液位发生变化 ，浮子随着液位的上升和下降而上下浮动 由于磁耦合 ， 同极排斥 ， 异极吸引 ，磁浮子的薄壁圆筒配有磁环 ， 环形磁铁驱动活门盒中的活门同步翻转并改变颜色。红色表示气相 ， 绿色表示液相 ， 因此，可以通过翻转箱 同时翻转显示局部液位，磁 电传感器还通过感应磁浮子位置的变化输出 4~ 20 MA DC标准信号，完成液位的远程显示， 记录， 报警联锁和自动液位调节
磁翻板液位计结构图；磁浮子是高压磁翻板液位计的核心部件 ， 143磁性浮子结构如图1432／545／磁性襟翼液位计浮子 545 磁性浮子是一种浮子，薄壁圆筒结构由特殊材料制成 143 ， 143 有一圈磁性材料在浮子143的内侧和上部， 浮子内外有一个小间隙或小孔连接 ， 它是一个压力补偿浮子 ， 它可以承受非常高的压力 ， 气缸内部和外部的压力可以自动补偿和平衡 在压力相互补偿阶段 ， 因为浮子内部和外部是连接的 ， 尽管浮子内部和外部存在压力差 ， 但它不大 ， 在压力平衡阶段 ， 浮子内外的压差为零 ， 因此浮子可以承受任何压力 无法使用磁浮子液位计的场合： （ 1） 被测介质密度 < 0. 35 g cm 3 （ 2） 被测介质的粘度>014302 PA· S （ 3） 被测介质脏
安装 操作和调整；仪表安装应严格按照手册 ， 中的相关要求进行，并注意以下问题；因为仪表是通过磁感应原理工作的 ， 为确保仪器的测量精度 ， 消除外部干扰 ， 液位计 100 mm应无磁性材料 （ 2） 仪器主体轴线垂直于地面 ，误差为≤ 1433°，否则浮子将无法正常浮动，液位 ， 影响测量精度 ；由于重型液位计 ，必须在被测容器 ； 的气相和液相接口之间安装可靠的截止阀， 应安装额外的轴承支架
仪表投入运行时，有两种情况 ，正常压力运行和压力运行 ；正常压力运行。只要仪器的气液相截止阀打开 ， 仪器建立正常液位 ， 系统即可增压和启动。带压投运步骤： （ 1） 打开排污阀 （ 2） 稍微打开气相阀 ， 排污口有窜气声 （ 3） 关闭排污阀 ， 此时有 “Sisi” 表体有声音 （ 4） 声音消失后 ，慢慢完全打开气相阀 （ 5） 慢慢打开液相阀 ， 您可以看到翻板箱的翻板从下到上依次转动 ， 翻板从红色变为绿色 翻板不再转动时 ， 翻板盒中红色和绿色的交界处是设备中的实际液位 同时，显示仪表也有相应的液位指示
校准方法；磁性翻板液位计可现场调整 ， 具体方法是关闭气相， 液相截止阀 ， 打开表体顶部的冲洗口 ， 翻板箱可用于显示液位 ， 或可在排污阀出口处连接三通管 ， 一端连接玻璃管作为液位计 ， 另一端用于排水 从冲洗口插入橡胶软管，并将其粘在桌体内壁，慢慢添加清水 ， 根据液位的本地显示 ， 验证一个向上冲程 （ 0~ **** ） ， 缓慢排放排污阀中的水，然后验证一个向下冲程 （ ****~ 0）。然后加水继续验证 ， 一般重复两到三次以完成验证
仪表排污和故障排除；UHC系列
磁翻板液位计是否配备排污阀 。如果被测介质很脏 ， 会影响表体浮子的上下移动 ， 严重情况下，浮子会被卡住 ， 导致液位测量不准确或不可能 因此，应根据实际情况制定定期污水排放系统
在仪表运行期间，在液位计使用的调节器切换到手动 或液位计使用的信号联锁被切断 后，首先联系操作员 ， ，可进行排污 ， 缓慢打开排污阀 ， 当清液排出 ，关闭排污阀 ， 仪表投入运行
