磁翻板液位计测量卡死解决方法
发布时间：2021-09-22 23:13:38
磁翻板液位计**应用于各种罐、塔、池和容器中。磁翻板液位计**应用于液位测量。冷凝器是各种石化行业的常用设备，磁翻板液位计也**应用于冷凝器中的液位测量，在测量过程中存在各种典型的常见故障。为了帮助用户快速找出故障原因及解决方法，简要介绍了磁翻板液位计的工作原理，划分了冷凝器磁翻板液位计在使用中常见的一些问题，并提出了相应的处理方法，为磁翻板液位计0的调试和问题处理提供了参考。简介：
磁翻板液位计采用磁耦合原理工作，弥补了玻璃管液位计在高温高压下不能工作、易碎的诸多缺点。适用于石油、化工等工业领域的液位指示。具有结构简单、观察直观清晰、无堵塞、无泄漏、安装方便、维护简单的优点

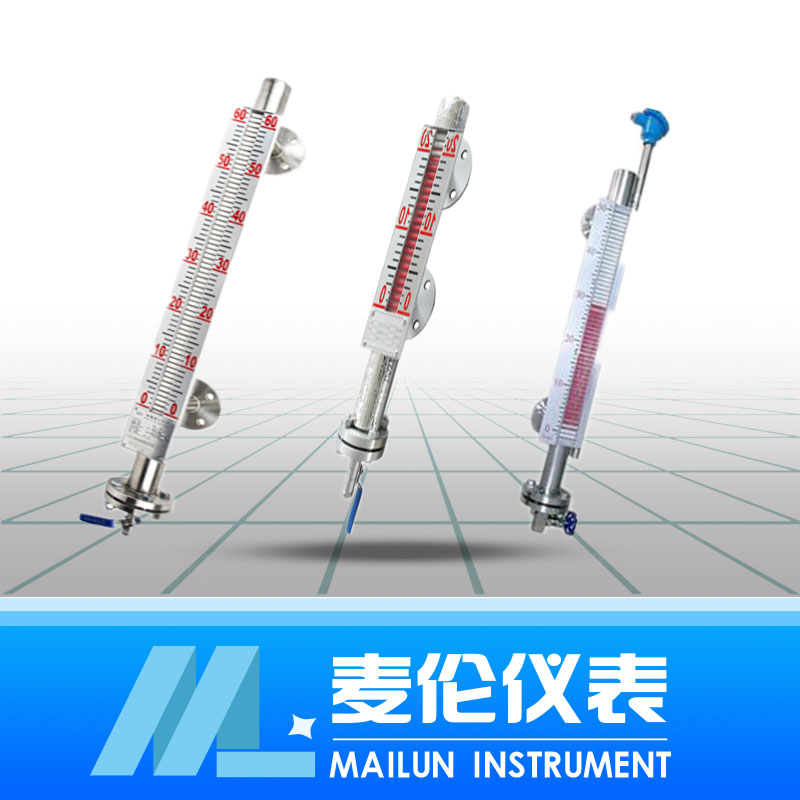

磁翻板液位计工作原理：磁翻板液位计以磁浮子为传感元件，根据浮力原理和磁耦合原理制成，如图1所示。可通过磁性翻板直接观察容器内液位的实际高度。测量管中的浮子随测量液位的变化而变化。当被测容器中的液位上升和下降时，液位计本体管中的磁浮子也会上升和下降。浮子中的永磁钢通过磁性联轴器驱动红传输至磁性翻板指示器，白色翻板转动180度；，当液位下降时，活门从红色变为白色。当液位升高时，活门从白色变为红色。容器内液位的实际高度为指示器的红白交界处，以实现液位的清晰指示；磁翻板液位计还可绑定远程传输装置，使液位计不仅能就地显示液位，还可以远程监控液位。如果磁翻板液位计配有ur型电阻液位传感器，或UB型电阻电流液位变送器和（二次）显示仪表，则可完成电远传，输出4~20mA（或0~10mA）标准信号，与记录仪表或工控计算机网络配合。冷凝器的磁性翻板液位计通常为远传式
凝汽器磁翻板液位计常见故障分析：凝汽器内液位升降，就地翻板和远方输出无变化：凝汽器内磁翻板液位计一般安装在侧面。首先检查上下连接管上的阀门是否打开。特别是有时需要关闭连接管上的阀门进行维修，维修后忘记打开阀门。如果两个阀门打开后仍存在这种现象，则可能是浮子堵塞，因为浮子具有磁性，冷凝器中的铁磁性物质容易粘附在表面上。水质越差，时间越长，附着的杂质越多，更容易造成浮子堵塞；此外，浮子泄漏、浮子损坏、浮子失去磁性、磁性太弱或阀体
管道中有异物也可能导致液位指示不准确。解决方法如下：拆下液位计浮子，检查浮子是否有磁性和损坏。如果有漏点，更换浮子（浮子重量出厂前已确认，自焊修复可能导致指示错误），清除浮子表面附着的杂质，检查本体管是否光滑无异物，然后重新安装浮子，重新安装浮子时，注意重端的磁性端，端部向上，不要倒置
安装方法；磁翻板指示异常。很可能是磁性活门失去了磁性。需要拆下磁性活门上端的盖板，然后取出失去磁性的磁性活门并更换。使用前，使用校正磁钢将零位以下的小球设置为红色，将其他小球设置为白色
液位波动大：作者在工作中多次遇到这种情况。液位计的本地和远程液位指示基本相同，但部分翻板指示不准确。液位经常在某些位置来回剧烈波动，导致冷凝器液位控制不稳定。原因可能是浮子的磁性太强。在外部铁磁性材料的影响下，浮子与筒体内壁的摩擦增大，容易发生侧向旋转[2]，浮子在筒体内不能自由升降固定磁翻板液位计及远传装置时，不得使用铁箍，但应使用不锈钢箍固定。用于远程传输的配套传感器和液位开关不得使用带有磁性的螺钉和零件。校准磁钢可用于接近远传装置和高低液位报警开关进行检查
磁翻板液位计仪表泄漏；可能是密封部位密封不良、密封损坏或焊缝开裂所致。在拆卸和检查过程中，可以更换密封圈和其他密封件。如果是密封垫片，可在其上添加少量密封剂。如果是由于焊缝裂纹引起的泄漏，则应补焊或送制造商维修
本地显示信号准确，但远程传输无信号或不准确：如果远程显示不准确，确认传感器位置与磁翻板刻度对应，打开传感器上的接线盒，其上分别有零位调整螺钉和满位调整螺钉。在调整过程中，调整零位螺钉，使磁铁接近电子秤上的零位，使输出4mA或0ma，然后将磁铁关闭到电子秤的满位，调整满位螺钉，使电流输出20mA或10mA。重复调整数次，直到远程显示准确。如果没有远程信号，首先确定遥感器的电源正确，然后检查输出端的电流是否与实际液位相对应，并校正电路；如果电源正常且没有输出信号，则需要更换遥感器
总结：通过以上分析，
磁翻板液位计的工作原理简单。只要对其进行简单的拆卸和检查，并考虑到浮子和活门的磁性问题，故障问题就可以很快得到解决。此外，在使用过程中，应定期打开排污阀和法兰，定期排出主管内的沉淀物质，防止堵塞。
