磁翻板液位计干簧管怎么远传输出信号
发布时间：2021-09-15 23:36:10
磁翻板液位计**应用于电力、石油、化工、冶金、环保、造船、建筑、食品等行业生产过程中的液位测量和控制。该产品是根据浮力原理和磁耦合原理开发的。指示器的红色白接头是容器内液位的实际高度，以实现液位的清晰指示磁翻板液位计。
磁翻板液位计的工作原理：让我们了解一下磁翻板液位计的结构：每个磁翻板液位计都有一个装有浮球的空腔，称为主管或壳体，通过法兰或其他接口与容器形成接头；这样，腔体中的液位与容器中的液位相同，所以腔体中的浮球会随着容器中液位的升降而升降；由于在制造浮球时，我们在浸没液体和浮球的浮球部分的接合处安装了磁钢，所以在空腔外部安装了翻转柱显示器。当其与浮球随液位升降时，其磁性通过壳体传递至翻转柱显示器，推动磁性翻转柱翻转180°；由于磁性翻转柱是由两个半圆柱（红色和白）组成的圆柱，因此转向180°后，朝向翻转柱显示器外侧的圆柱颜色将发生变化，两种颜色的交界处是液位高度。

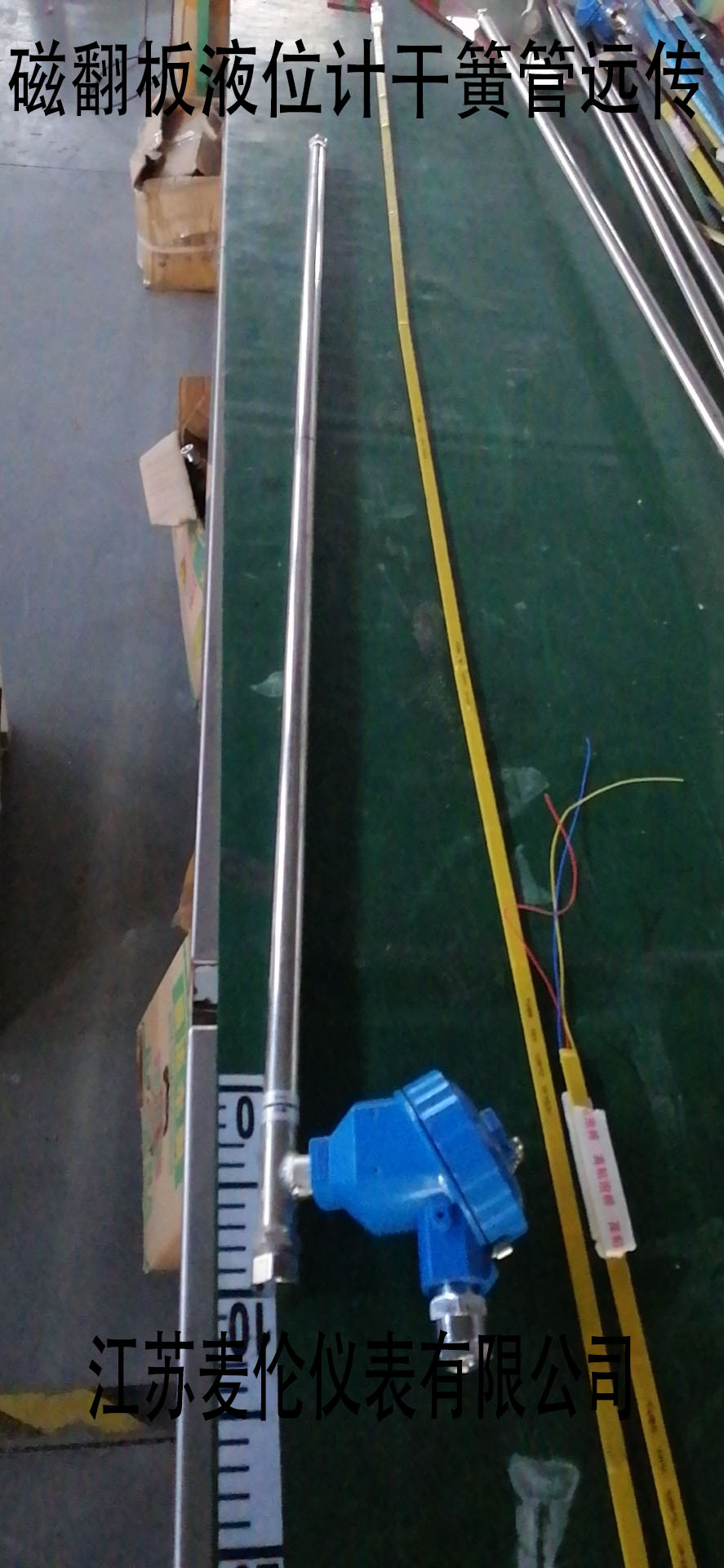

远传和磁翻板液位计信号输出原理：对于带远传变送器的磁翻板液位计，其变送器部分和电气部分的工作原理是利用磁浮子作用于磁弹簧开关上，导致与电路相连的电阻值发生变化，从而使传感器部分产生与液位变化相对应的电阻信号。通过信号转换器，电阻信号可以转换成4~20mA的电流信号。磁翻板液位计的电子元件中几乎没有电容器和电感器等储能元件。可叠加通信协议或采用总线通信
为扩大
磁翻板液位计的应用范围，还可根据相关标准和要求增加液位传输装置，输出各种电信号。其中，4~20mA电流信号是一种常用的电流信号。例如，在监控液位的同时，磁控开关信号可用于控制或报警液位；在翻转柱液位计的基础上增加了一个4~20mA的传输传感器。现场监测液位时，液位的变化通过传输传感器、电缆和仪表传输到控制室，实现远程监控。这是磁翻板液位计实时远程信号输出的原理和过程
其基本结构如下：液位计簧管在一块电路板上串联N个电阻器，每个电阻器上有N个常开簧管。磁浮子上下移动，闭合簧管，使并联电阻短路，使总电阻线性变化，从变速箱输出4-20mA信号干簧片，又称舌簧或磁簧开关，是一种特殊的磁敏开关。它是干簧继电器和接近开关的主要部件。它通常有两个由软磁性材料制成的金属簧片触点，在没有磁性时断开，有些触点有第三个簧片作为常闭触点。这些簧片触点封装在充满惰性气体或真空的玻璃管中。
总结：
磁翻板液位计中平行封装簧片的端部重叠并彼此留有一定的间隙或接触，形成开关的常开或常闭触点。只要有磁铁靠近，簧片的两个节点就会拉在一起，使电路导电。干簧的质量直接影响磁翻板液位计的远传精度和使用寿命。因此，制造商必须注意如何选择干簧片。
